Das ist Kleo.

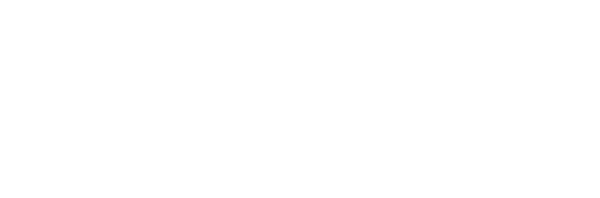

Kleo Setup Overview

Kleo besteht aus einem Schaltschrank, einem Industrie-PC und einem Touchscreen. Dabei setzen wir überall hochwertige Komponenten ein, die für den Einsatz in industriellen Anlagen ausgelegt sind. Die Entwicklung und meist auch Fertigung dieser Komponenten geschieht in Deutschland und der Schweiz.

Kleo Electrical Compartment Schema

Der Schaltschrank

Im Schaltschrank sind alle elektrischen Komponenten verbaut. Wir verwenden hochwertige Komponenten und garantieren damit einen sicheren, wartungsfreien und langlebigen Betrieb.

  • Planung und Fertigung des ganzen Schaltschrankes in Deutschland .
  • Edelstahlgehäuse für den Einsatz in der Getränkeindustrie.
  • I/O Klemmen von WAGO für digitale und analoge Ein- und Ausgänge, Temperaturen und Zähler. Diese sind nach Bedarf erweiterbar.
  • Ventilinsel von Bürkert. Diese ist modular aufgebaut und kann je nach Bedarf 24 bis 48 pneumatische Ventile ansteuern.
  • Umrichter von Lenze um die Motoren präzise zu steuern. Je nach Bedarf sind 1 bis 6 Umrichter eingebaut.
  • Sicherheits-Schaltgerät von Siemens für einen sicheren Betrieb.
  • Modular aufgebaut und genügend Platz, sodass zusätzliche Komponenten bei einer Erweiterung leicht eingebaut werden können.
Kleo Electrical Compartment Schema

Der Industrie-PC

Ein äusserst robuster Industrie-PC übernimmt die Steuerung Deiner Anlage. Die Komponenten sind so ausgelegt, dass sie 24/7 laufen, beständig gegen hohe Temperaturen sind und eine grosse Vielfalt an Schnittstellen bieten.

  • Entwicklung des Carrier-Boards in der Schweiz mit Fertigung in Deutschland .
  • Die Hardware ist in grossen Mengen und über eine garantierte Zeit (mind. 10 Jahre) verfügbar.
  • Modernes, ARM basiertes System On Module (SOM).
  • Viele Schnittstellen (Ethernet, CAN, USB, GPIO, etc.) ermöglichen die Anbindung und Integration externer Systeme.
  • Linux Betriebssystem, welches von uns speziell für Kleo optimiert wird. Damit passt es perfekt zur Hardware und sämtliche vorhandenen Komponenten werden optimal unterstützt.
  • Viel Rechenleistung für schnelle Verarbeitung und flüssige Bedienung.
Kleo Electrical Compartment Schema

Der Touchscreen

Ein extrem heller Bildschirm mit kapazitivem Touchscreen veredelt Kleo und macht die Bedienung zum Genuss.

  • Lieferant aus Deutschland mit grosser Auswahl und Erfahrung mit Displays aller Art.
  • Modernes, robustes und extrem helles 12" Display mit einer Auflösung von 1280x800 Punkten.
  • Anschluss über HDMI, es können weitere Bildschirme parallel angeschlossen werden.
  • PCAP Touchscreen mit optischem bonding macht die Lösung robust, optisch schön und leicht zu bedienen wie ein Smartphone.
  • Der Bildschirm ist bündig mit einem edlen Aluminiumrahmen verklebt für perfektes Design.

Feldbus

Alle Steuerungs-Komponenten sind über einen CAN-Feldbus verbunden und werden direkt und zentral vom Industrie-PC gesteuert.

  • Verbindung von Ein- und Ausgangsklemmen, Umrichter und Ventilinsel.
  • Einfache Verbindung mit nur einem Kabel.
  • Volle Kontrolle aller Parameter.
  • Bedienung direkt über den Touch-Screen.
  • Weitere Komponenten können unkompliziert hinzugefügt werden.

Durchflussmessung

Für die Durchflussmessung wird ein induktiven Durchflussmesser (IDM) verwendet, welcher direkt am Rohr befestigt wird.

  • Keine Modifikation an der Verrohrung nötig.
  • Misst alle Flüssigkeiten wie Wasser und Maische.
  • Hohe Genauigkeit.
  • Messung des Durchflusses sowie der Menge.
  • Durch zentrale Positionierung nur 1 bzw. 2 Sensoren nötig.
